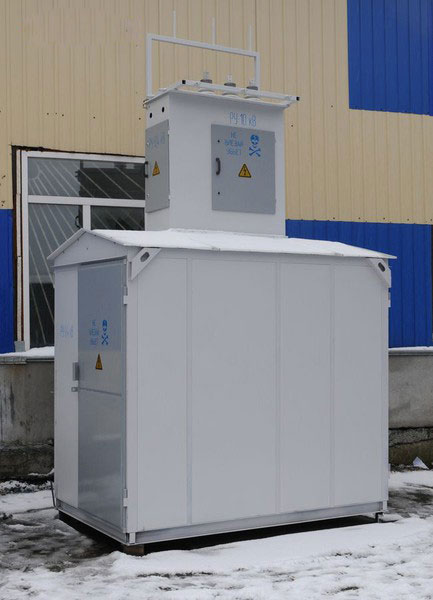

Подстанция комплектная трансформаторная КТП 250
КТП-250 — комплектные трансформаторные подстанции мачтовые. Представляют собой однотрансформаторные подстанции тупикового типа наружной установки и служат для приема электрической энергии трехфазного переменного тока частоты 50 Гц, напряжением 6 или 10 кВ, преобразования ее в электроэнергию напряжением 0,4 кВ и снабжения ею потребителей в районах с умеренным климатом (от -45°C до +40°C).
КТП 250 подключается к сети через разъединитель, который поставляется комлектно. На отходящих фидерах установлены стационарные автоматы.
Комплектно с КТП 250 поставляется разъединитель наружной установки с приводом.
КТП 250 подключается к ЛЭП 6-10 кВ посредством разъединителя, который устанавливается на ближайшей от КТП опрое ЛЭП.
На крышке шкафа УВН устанавливаются проходные изоляторы, высоковольтные разрядники, а также штыревые высоковольтные изоляторы.
В шкафу УВН размещены высоковольтные предохранители.
Количество отходящих линий и их токи могут быть изменены по желанию заказчика.
| Номинальная мощность, кВА | 250 | ||
| Номинальное напряжение стороны ВН, кВ |
6 | 10 | |
| Номинальный ток силового трансформатора, А | ВН | 24,08 | 14,45 |
| НН | 361,0 | ||
| Ток плавкой вставки предохранителей, А | 40 | 31,5 | |
| Ток фидера, А | №1 | 80 | |
| №2 | 160 | ||
| №3 | 100 | ||
| №4 | 250 | ||
| Линия наружного освещения, А | 16 | ||
| Размеры, мм | 1450х2180х1600 | ||
| Масса (без трансформатора), не более, кг | 400 | ||
