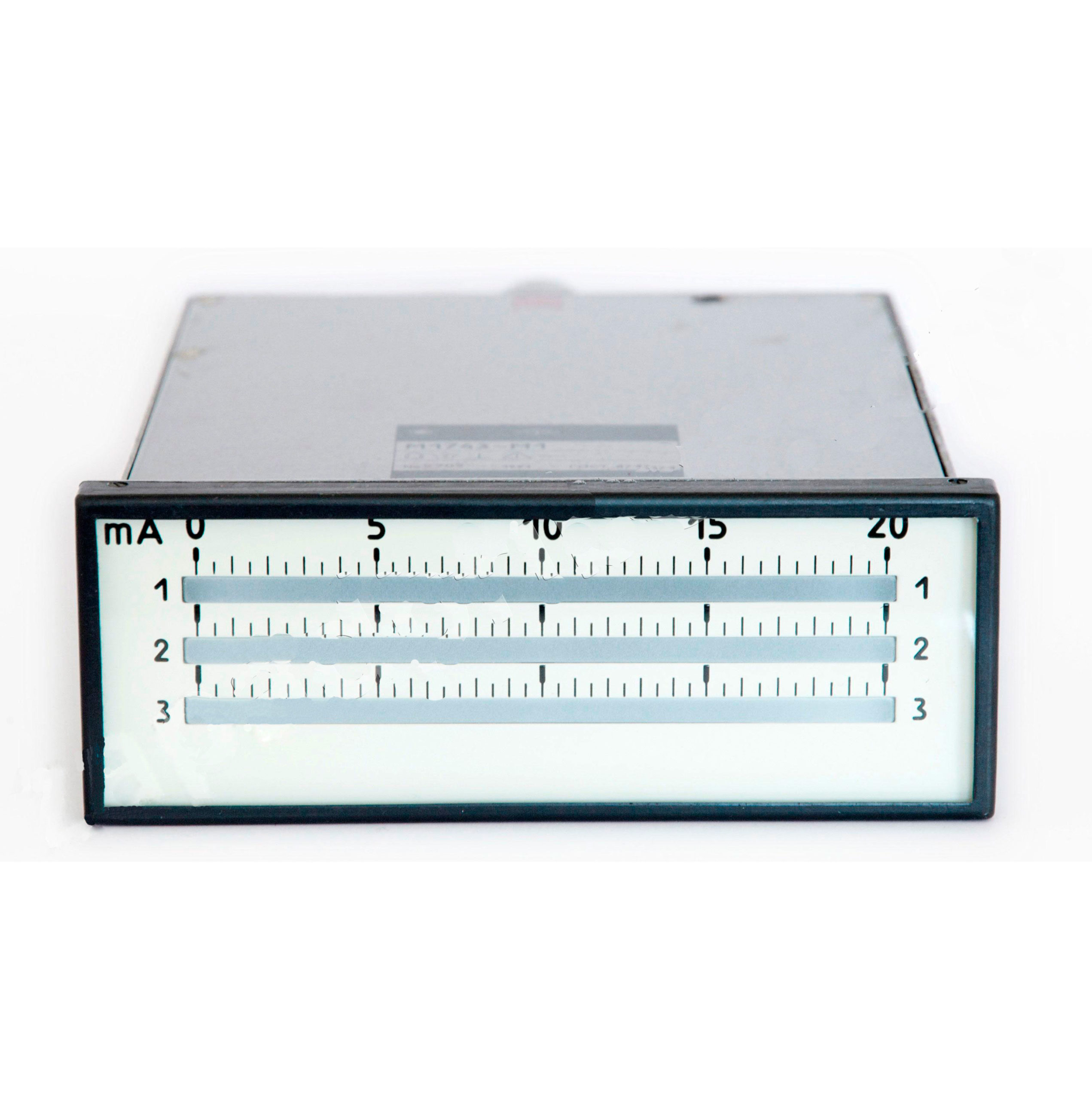

М1740-М1 — М1743 — М1 — щитовые аналоговые приборы со световым указателем.
Назначение:
измерение постоянною тока и других электрических, магнитных и неэлектрических величин, преобразованных в унифицированные электрические сигналы
сигнализация о выходе измеряемой величины из области номинальных значений
Технические характеристики:
| Наименование параметра |
М 1740 — М1 | М 1741 — М1 | М 1742 — М1 | М 1743 — М1 |
| Входной сигнал |
миллиамперметров: 0…1; 1…0…1; 0…5; 5…0…5; 0…20; 20. ..0…20 мАвольтметров 0…1; 1…0…1; 0…10; 10…0…10 В |
|||
| Индикация | световой указатель; шкала линейная L—120 мм |
|||
| Сигнализация | прибор имеет цветные светофильтры, благодаря которым в случае отклонения контролируемых параметров за установленные пределы цвет световогоуказателя меняется, сигнализируя о возникновении нарушения |
|||
| Количество каналов (автономные) |
4 | 8 | 12 | 3 |
| Дополнительные функции |
— | |||
| Основная погрешность, % |
1% | |||
| Быстродействие. с |
время успокоения: вольтметров на 0…1; 1…0…1 В не более 3 с; остальных: 2 с |
|||
| Исполнение | — | |||
| Питание, потребляемая мощность |
питание лампы осветителя — от любого источника постоянного или переменного тока напряжением 6 В |
|||
| Условия эксплуатации |
температура окружающего воздуха -30…+50°Сотносительная влажность 90 %, при +30°C |
|||
| Габаритные размеры, мм | 160x60x300 | 160x120x300 | 160x180x300 | 160x60x300 |
| монтируются на вертикальных пультах и щитах стационарных установок |
||||
| Масса, кг |
1.8 | 5.3 | 1.8 | 3,6 |
| Срок службы, лет |
не менее 8 лет |
|||
| Срок и метод поверки |
— | |||
| ГОСТ, ТУ |
ТУ 25-04-931-78 |
|||
| №ГОСРЕЕСТРА, сертификата |
— |
Возможные конфигурации:
М 1741 — М1 М 1742 — М1
